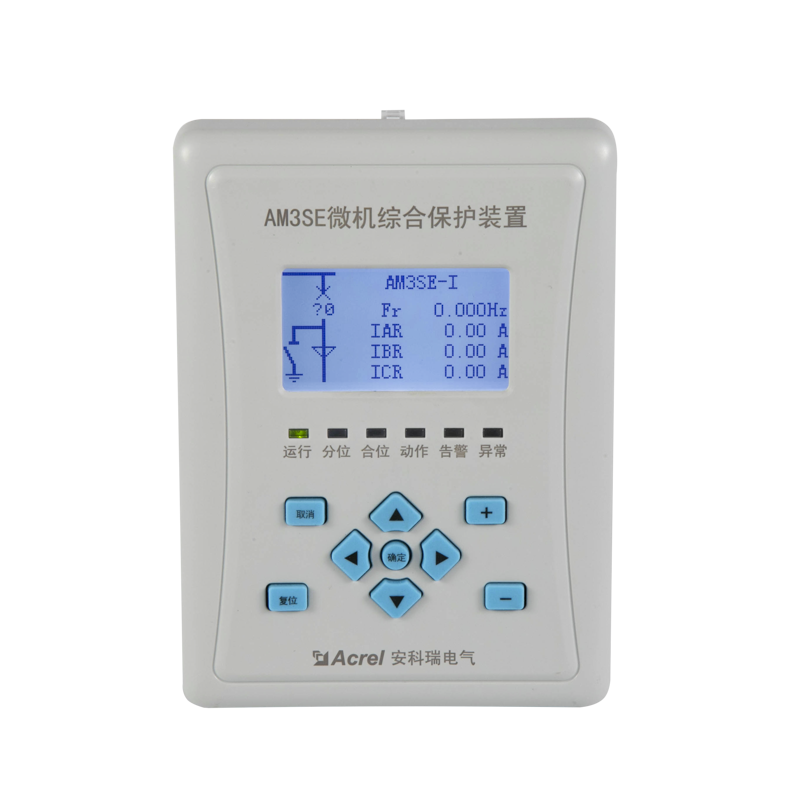

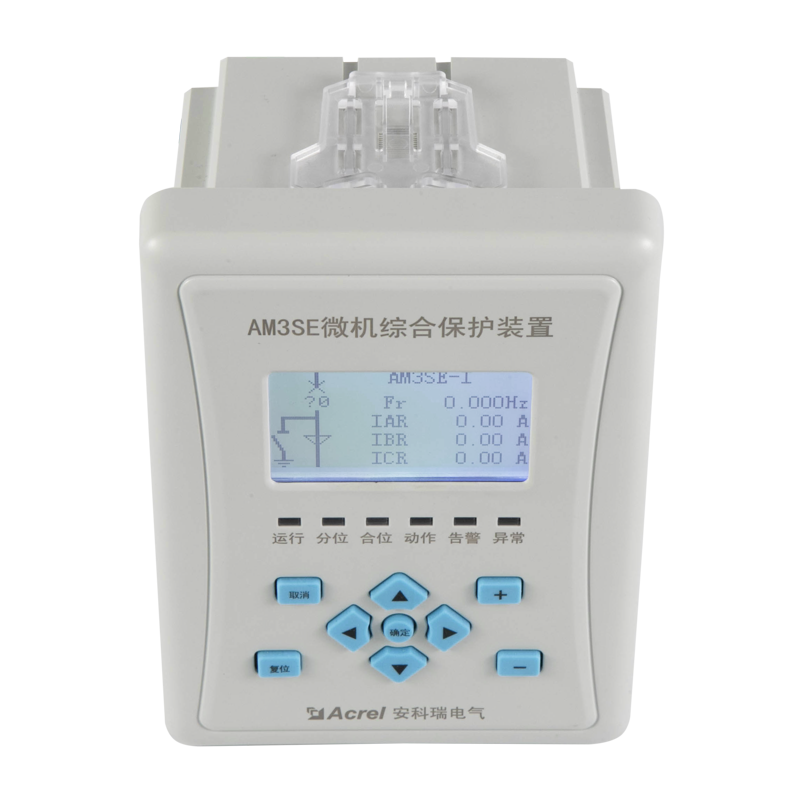

AM3SE系列微机保护装置集保护、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和控制。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备11路开关量采集和5路继电器输出，能与Acrel-2000Z电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。


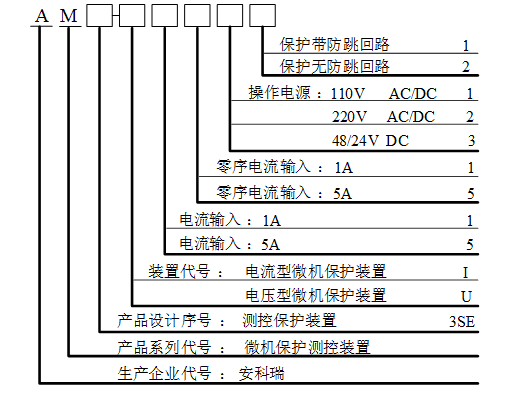

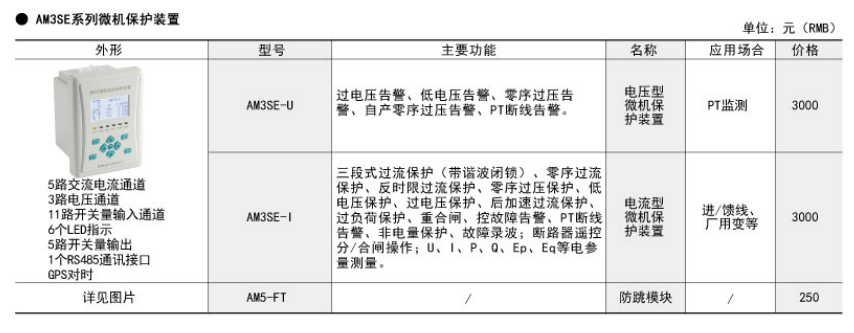

1 技术参数

1.1 额定参数

1.1.1工作电源

额定电压：AC/DC 220V，AC/DC 110V，DC 48V，DC 24V

范    围：额定电压×（1±20%）

功    耗：≤10W (直流)

1.1.2输入激励电压

额 定 值：AC 100V或100/V

测量范围：1～120V

准 确 度：±0.5%

功率损耗：每相功率损耗不大于0.5VA

过载能力：1.2倍额定电压，连续工作；

2倍热过载，允许10s。

1.1.3输入激励电流（保护电流）

额 定 值：AC 5A 或1A

测量范围：0.04In～15In

功率损耗：每相功率损耗不大于0.5VA

过载能力：2倍额定电流，连续工作；

40倍额定电流，允许1s。

1.1.4频率

额定频率：50Hz或60Hz

频率范围：45～55Hz或60Hz

 准 确 度：±0.1Hz

1.1.5开关量输入

额定电压：AC/DC 220V，AC/DC 110V，DC 48V，DC24V

电压范围：额定电压×（1±20%）

功率消耗：每通道功率消耗≤1W（DC220V）

1.1.6开关量输出

机械寿命：≥10000次

接通容量：≥1000W，L/R = 40ms

导通电流：连续≥5A，短时（200ms）≥30A

断开容量：≥30W，L/R = 40ms

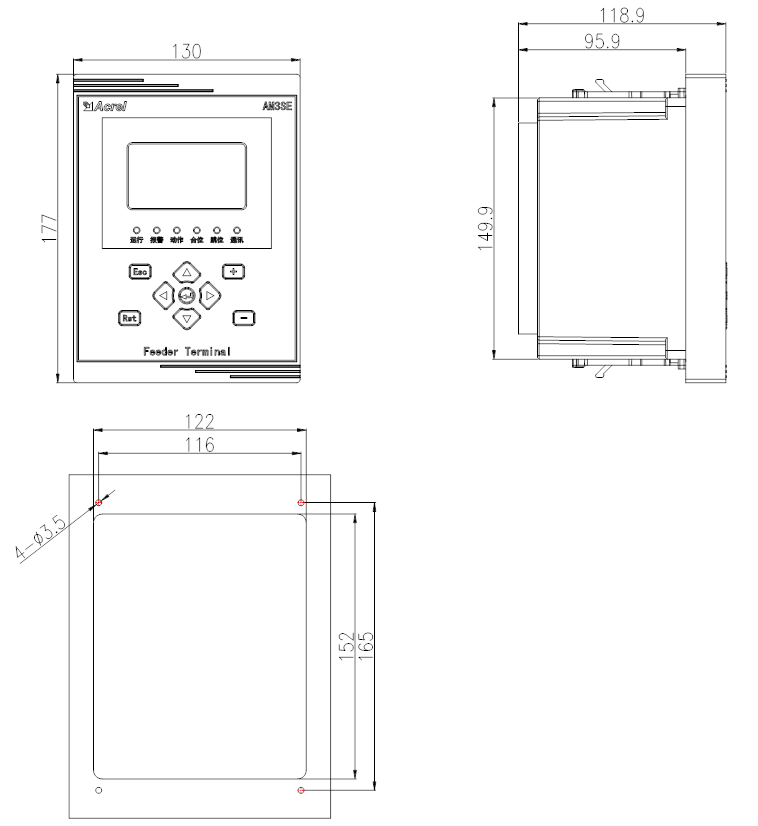

注：1、方孔尺寸为152*122；

2、开孔尺寸以毫米（mm）为单位。
