安科瑞-AM4微机保护装置

AM4系列微机保护装置集保护、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和控制。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备12路开关量采集和5路继电器输出，能与Acrel-2000Z电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

产品简介

技术参数

产品选型

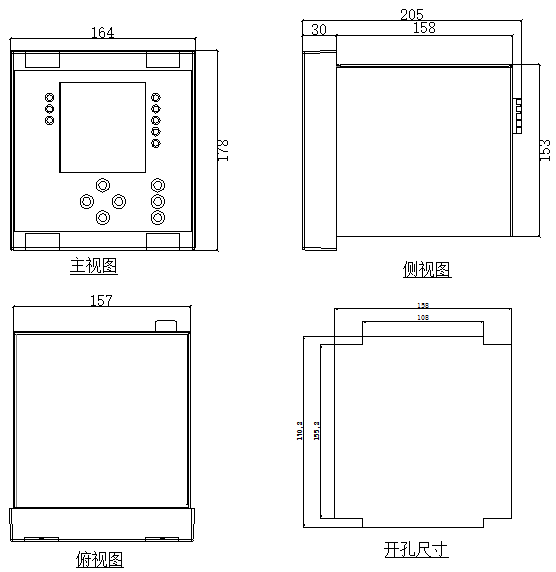

外形尺寸

产品报价

AM4系列微机保护装置集保护、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和控制。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备12路开关量采集和5路继电器输出，能与Acrel-2000Z电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。
1 .额定参数

1.1工作电源

额定电压：AC/DC 220V，或AC/DC 110V，或DC 48V

范围：额定电压×（1±20%）

功耗：≤10W (直流)

1.2输入激励电压

额定值：AC 100V或100/V

测量范围：1～120V

准确度：±0.5%

功率损耗：每相功率损耗不大于0.5VA

过载能力：1.2倍额定电压，连续工作；

2倍热过载，允许10s。

1.3输入激励电流（保护电流）

额定值：AC 5A 或1A

测量范围：0.04In～15In

功率损耗：每相功率损耗不大于0.5VA

过载能力：2倍额定电流，连续工作；

40倍额定电流，允许1s。

1.4频率

额定频率：50Hz或60Hz

频率范围：45～55Hz或60Hz

准确度：±0.1Hz

1.5开关量输入

额定电压：AC/DC 220V，或AC/DC 110V，或DC 48V

电压范围：额定电压×（1±20%）

功率消耗：每通道功率消耗≤1W（DC220V）

1.6开关量输出

机械寿命：≥10000次

接通容量：≥1000W，L/R = 40ms

导通电流：连续≥5A，短时（200ms）≥30A

断开容量：≥30W，L/R = 40ms

1.7主要技术性能

电压元件：整定值容许误差应不大于±3%；过压返回系数0.95，欠压返回系数1.05；

电流元件：整定值容许误差应不大于±3%；过流返回系数0.95，欠流返回系数1.05；

频率元件：整定值容许误差应不大于±0.02 Hz；

比较元件：返回系数为0.95或1.05；

反时限元件：反时限动作时间±5%或±40ms；返回系数：0.95；

时间元件：延时时间2s内误差≤40ms；延时时间大于2s，误差≤（1%）整定值±40ms。

1.8正常工作环境条件

环境温度： -10℃～＋55℃；

装置的贮存、运输允许的环境温度为-25℃～＋70℃；

相对湿度：5％～95％（产品内部不凝露，不结冰）；

海拔高度：≤2500m。

1.9绝缘性能

绝缘电阻：>100MΩ，500Vdc

介质强度：回路和地之间，独立回路之间：工频耐压2KV

冲击电压：±5KV(1.2/50μs，0.5J)

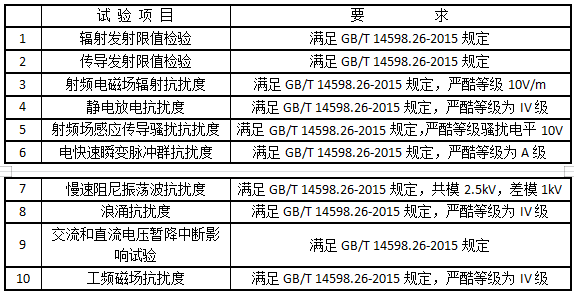

1.10 电磁兼容性能

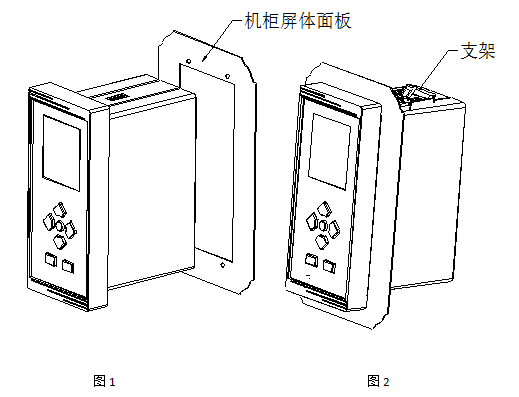

AM4系列微机保护装置采用面板嵌入式安装，首先在屏体面上按开孔尺寸开孔，如图4.1。再将装置按图4.2所示放入开孔中，直到装置面板靠住机柜的面板。将支架放置于机柜面板的内部（上下各有一个支架），如图4.3，并用4个螺丝固定，使装置牢固固定在机柜面板上，最后盖上4个翻盖即可。（翻盖上方有小缺口，拆卸时需用一字螺丝刀插入小缺口将翻盖取下。）
