安科瑞医用隔离电源系统在某中医院项目中的应用
时间: 2022-04-28 发布人:范曼曼
安科瑞电气股份有限公司 上海嘉定   202101
摘要: 介绍该中医院采用安科瑞医用隔离电源系统,使用配电柜安装方式,从而实现将TN系统转化为IT系统,以及系统绝缘情况监测。
关键词:医用隔离电源系统;IT系统;绝缘情况监测;中医院。
0:概述
该医院成立于1989年,医院占地总面积46094.10㎡,建筑面积51417.42㎡。核定床位600张,共有15个病区和1个ICU病房,有独立的急诊大厅和体检中心,是一所综合性三级乙等中医院。 本项为新综合大楼新建项目,其中医用隔离电源用于三层ICU,四层13间手术室,四层NICU,包括了25套隔离电源系统。
根据GB16895.24-2005所规定,医疗二类场所内,医疗隔离电源系统应用于维持生命的、外科手术的和其他位于“患者区域”内医疗电气设备和供电回路。故本次项目中重症监护室和抢救室的重要负载应由隔离电源来进行供电。同时使用绝缘监测装置对系统的对地绝缘情况进行实时监控。
1:应用介绍
本次项目的应用场所为二类场所区域,包括三块区域,其中ICU的重要负载为护理吊塔,须使用不接地系统(IT系统)来供电。手术室的重要负载主要包括无影灯,墙壁插座,地板插座,情报面板等,须使用不接地系统(IT系统)来供电,手术室的其他负载如电动门、普通照明等为非重要负载,使用TN-S系统供电,TN-S系统对每个终端回路都设置短路保护和过负载保护。
单个医用吊塔的功率约为2kVA,项目中选择使用6.3VA容量的隔离变压器同时为3台医用吊塔供电。因为隔离变压器在启动时会产生较大的冲击电流,可能会造成隔离变压器一次侧断路器断开或闭合困难,所以本项目在选择隔离变压器进出线的断路器时,按照国标选择了只有短路保护功能没有过负荷保护功能的断路器,断路器脱扣曲线应为D型。
项目中使用了医疗隔离电源产品4+1件套的搭配,共用了25套隔离电源系统,产品包括6.3kVA的医用单相隔离变压器AITR6300,绝缘监测仪AIM-M10,保护型电流互感器AkH-0.66P26,电源模块ACLP10-24,报警显示仪AID150。

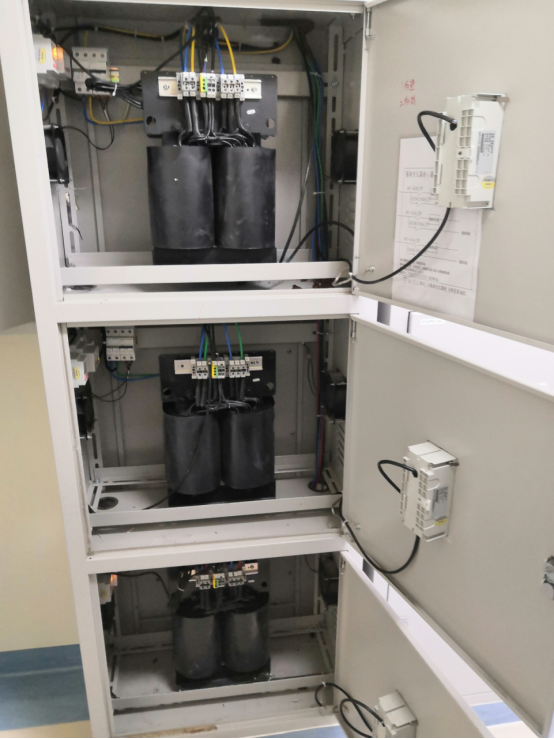

三层ICU和四层NICU各装有两台隔离电源柜,每台配电柜内装有三套系统,配电柜明装于UPS机房,报警显示仪安装于柜门。
四层手术室区域装有13台隔离电源柜,每台配电柜内装有一套系统,配电柜嵌墙安装于手术室外靠污物走廊夹墙中,报警显示仪安装于柜门。
2:系统方案
2.1.ICU区域隔离电源柜系统图
2.2.手术室隔离电源柜系统图
2.3.系统构成
1) 医用隔离变压器
隔离变压器是指输入绕组与输出绕组带电气隔离的变压器,隔离变压器用以避免偶然同时触及带电体,变压器的隔离是隔离一次侧二次侧绕组线圈各自的电流保证在接地故障的情况下运行的连续性。隔离变压器的变比通常是1:1。
2) 绝缘监测仪
绝缘监测装置的任务是监测相线与大地之间的绝缘电阻,当阻值低于设定值时发出报警提示。绝缘监测装置装于隔离变压器二次侧出线与大地之间,在系统中施加测量电流,当系统绝缘电阻下降时,发出报警信号。
3) 电流互感器
互感器主要的功能是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。
4) 电源模块
仪表专用的直流稳压模块,是开关电源。具有输出电压稳定、耐压等级高,功率大等特点,并带有电源上电指示功能。模块采用标准导轨安装的方式,可以和绝缘监测仪安装在同一导轨上,安装方便。
5) 外接报警显示仪
外接报警显示仪用来发出由配电柜内由故障所引发的警报,提醒工作人员查看及排除问题

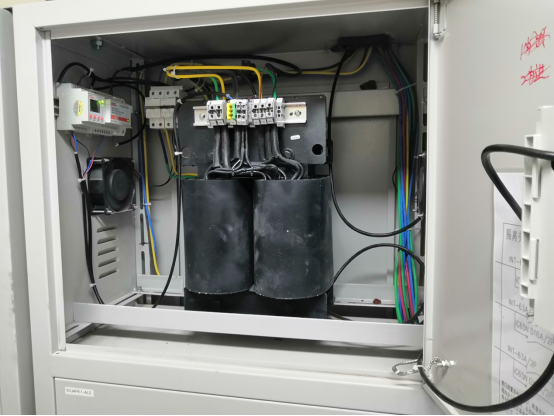

3:现场安装
4:项目总结
本次项目为中医医院,但随着医院的电气化程度的提高,越来越多的电气医疗设备被应用于临床诊断和治疗,即使是中医院也不例外。本次项目使用的安科瑞隔离电源系统将接地系统转化为不接地系统,为二类场所的重要负载供电,保障了供电的连续性和安全性。
参考文献
[1].安科瑞IT系统绝缘监测故障定位装置及监控系统(中英文) 2020.1
[2].建筑物电气装置第 7-710 部分:特殊装置或场所的要求—医疗场所 GB 16895.24-2005
[3].民用建筑电气设计规范 JGJ 16-2016
