山东国瓷功能材料有限公司电力监控系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:山东国瓷功能材料有限公司电力监控系统
项目地点:重庆 涪陵
实施时间:2013年9月至2015年9月

项目简介:
山东国瓷功能材料股份有限公司座落于黄河三角洲高效生态经济区和山东半岛蓝色经济区建设核心区域---东营市经济技术开发区,是一家集研发、生产、营销和服务为一体的综合性中外合资企业,占地面积160余亩,公司专注于介质材料的研制,是国内和全球技术先进的介质材料企业。
安科瑞电气股份有限公司于2013年9月承接了山东国瓷功能材料有限公司电力监控系统的设计、产品供应及施工调试。采用Acrel-2000型电力监控,完成了山东国瓷功能材料有限公司BT2、CF1变电所内的低压配出线回路电气设备远程监测,保证用电的安全和可靠。

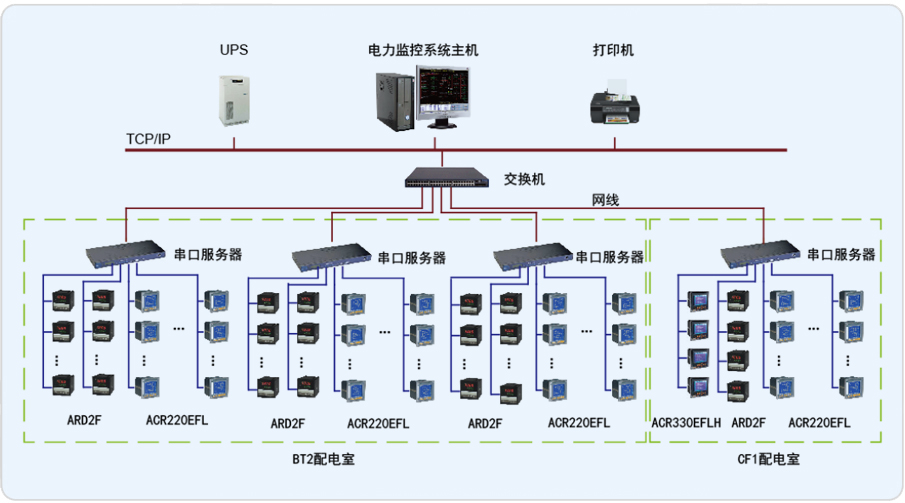

整个系统采用分层分布式结构,主控层监控主机位于BT2值班室内,各变电所间隔层配电柜内安装有本公司ACR220EFL多功能仪表、ACR220EFLH多功能仪表、ARD2F电动机保护器,共计500多回路。BT2/CF1配电室内各仪表通过RS485总线连接至通讯管理层的串口服务器NPORT5610-16,再通过串口服务器将数据上传至到主控层电力监控系统。

系统实现的功能:
1. 系统由数据采集装置采集现场设备的数据,包括电参量,脉冲量及开关量及电流的2-31次谐波分量等,数据传至监控系统作实时处理;
2.实时更新数据库及显示画面,采用模拟图实时显示现场设备运行状况,显示实时和历史事件,并采用打印或报表等方式输出;
3.系统能对低压配电系统内所有开关、断路器位置和故障信号进行有效、安全、可靠、直观的监视,并可对智能断路器进行遥控操作。
