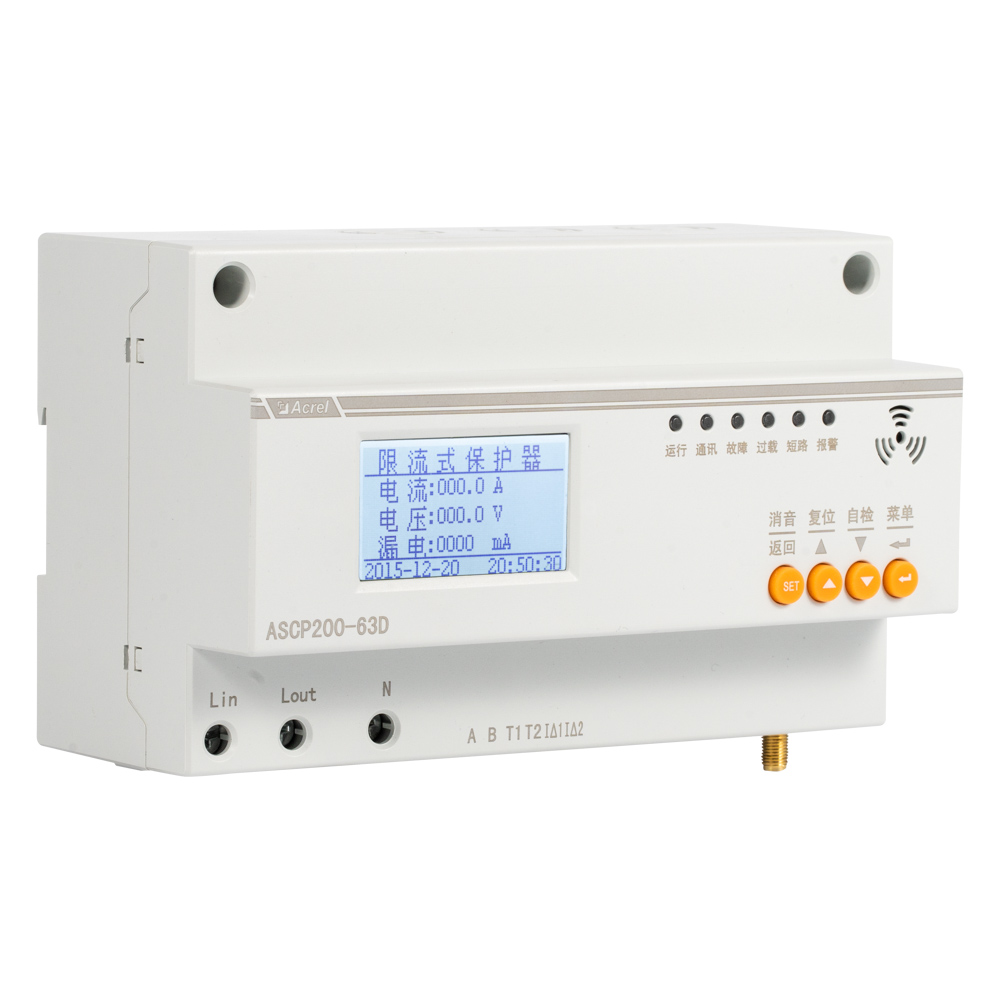

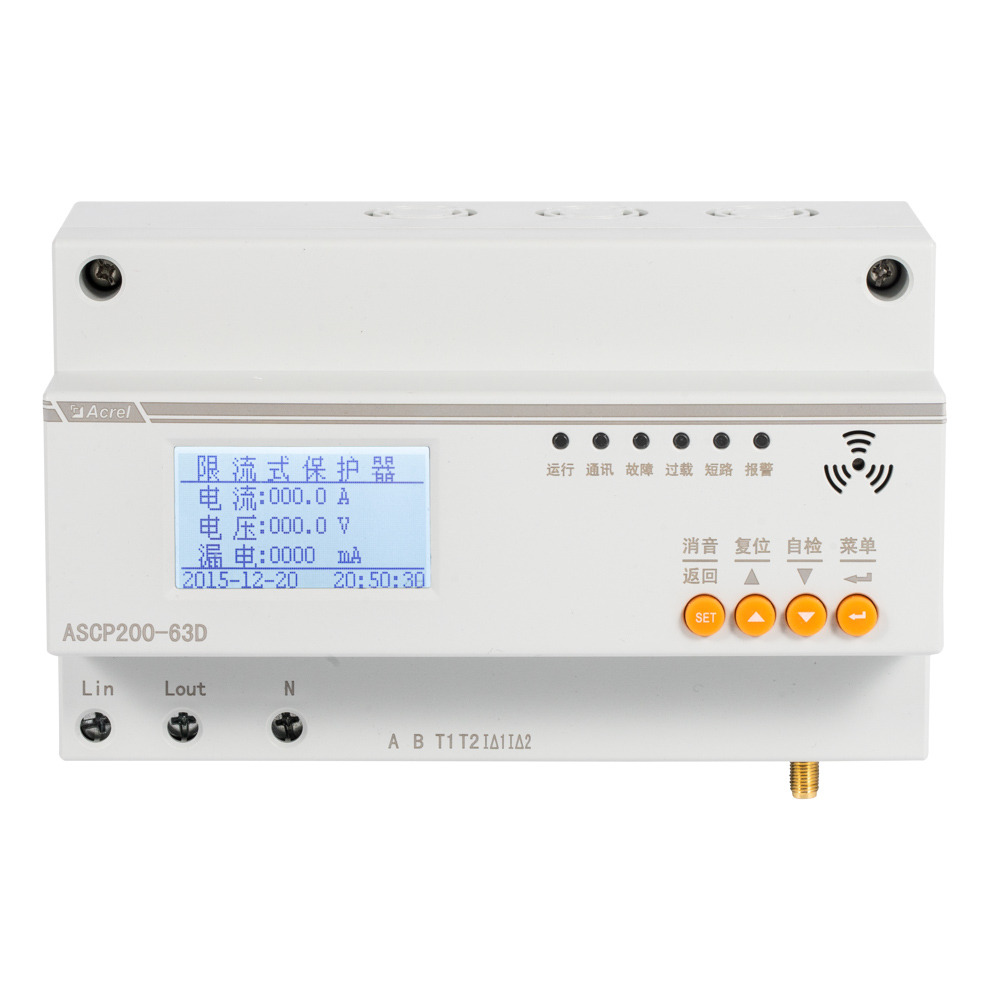

ASCP210系列单相电气防火限流式保护器

电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

产品简介

技术参数

产品选型

外形尺寸

产品报价

1 概述
电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
电气防火限流式保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

2 功能特点
■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。
■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■ 保护器具有1路RS485接口，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全用电管理云平台，或第三方监控软件或平台。

型号		ASCP210-40D	ASCP210-63D
额定电流		1~40A可设	1~63A可设
输入电压		AC 85~250V，45~65Hz
功耗		功耗≤7VA（无负载情况下）
短路保护时间		<150μs
过载保护		动作范围：100%~120%；动作延时：3~60s（默认3秒）
过压保护		动作范围：100%~120%；动作延时：0~60s（默认20秒）
欠压保护		动作范围：60%~100%；动作延时：0~60s（默认20秒）
线缆温度监测	监测范围	-20~140℃（精度：±4%或者±2℃）
	报警设置	动作范围：45~110℃；动作延时：0~60s（默认20秒）
漏电流监测	监测范围	20~1000mA（精度：±2%或±5mA）
	报警设置	动作范围：20~1000mA；动作延时：0~60s（默认20秒）
故障记录		20条记录（故障类型、故障值、故障时间）
报警方式		声光报警（其中声音可以通过消音按键消除）
通讯		1路RS485接口，Modbus-RTU协议；
安装使用环境	工作场所	无雨雪直接侵袭、无腐蚀性气体、粉尘，无剧烈震动的场所
	工作环境温度	-10 ~+55℃
	相对湿度	空气的相对湿度不超过95%
	海拔高度	≤2000m
