M300SG六件套医用IT系统绝缘监测及故障定位产品

医用IT系统主要应用于诸如手术室、ICU/CCU重症监护室等重要的医疗2类场所，为这些场所的重要设备提供安全、可靠、连续的配电。
医用绝缘监测及故障定位装置是安科瑞电气集多年电力仪表行业的设计经验，根据医疗2类场所对配电系统绝缘监测和故障定位的特殊要求而开发的。产品可实现IT系统的绝缘、负载和隔离变压器温度等状况的实时监测，系统绝缘故障回路定位和多套系统集中监控等功能。
医用IT系统绝缘监测及故障定位产品（六件套）包括AITR系列医用隔离变压器、AIM-M300/SG医疗智能绝缘监测仪、AKH-0.66P26电流互感器、AIL150-4/AIL150-8/AIL160-6绝缘故障定位仪、HDR-60-24电源模块和AID150/200集中报警与显示仪等，产品如表1所示。

产品简介

技术参数

产品选型

外形尺寸

产品报价

1 概述
医用IT系统主要应用于诸如手术室、ICU/CCU重症监护室等重要的医疗2类场所，为这些场所的重要设备提供安全、可靠、连续的配电。
医用绝缘监测及故障定位装置是安科瑞电气集多年电力仪表行业的设计经验，根据医疗2类场所对配电系统绝缘监测和故障定位的特殊要求而开发的。产品可实现IT系统的绝缘、负载和隔离变压器温度等状况的实时监测，系统绝缘故障回路定位和多套系统集中监控等功能。
医用IT系统绝缘监测及故障定位产品（六件套）包括AITR系列医用隔离变压器、AIM-M300/SG医疗智能绝缘监测仪、AKH-0.66P26电流互感器、AIL150-4/AIL150-8/AIL160-6绝缘故障定位仪、HDR-60-24电源模块和AID150/200集中报警与显示仪等，产品如表1所示。

2 功能特点

2.1 AITR系列医用隔离变压器功能特点
Ø 初次级绕组之间的变比为1:1；
Ø 绕组与绕组之间采用了双重绝缘处理，并设计了静电屏蔽层；
Ø 每个线包内均安装了Pt100温度传感器，用于监测隔离变压器的温度；
Ø 用于将TN系统经隔离变压器后，转接成IT系统（不接地系统）。

2.2 AIM-M300/SG医疗智能绝缘监测仪功能特点
Ø 具有对被监测IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度实时监测与故障报警功能；
Ø 能实时监测与被测系统连线断线故障、电流互感器断线故障、温度传感器断线故障以及功能接地线断线故障，并在故障发生后2s内给出报警指示；
Ø 继电器报警输出、LED报警指示等多种故障指示功能；
Ø 可与绝缘故障定位装仪配套使用，在绝缘故障时能产生故障定位信号注入系统中，启动故障定位，并显示定位结果；
Ø 采用RS485总线和CAN总线两种现场总线通讯技术，用于与集中报警与显示仪、绝缘故障定位仪以及上位机管理软件通讯，可以远程实时监控IT系统的运行状况；
Ø 事件记录功能，能够记录报警发生的时间和故障类型，方便操作人员分析系统运行状况，及时消除故障。

2.3 AIL150/160绝缘故障定位仪
Ø 采用CAN总线技术，可与其它设备进行数据交互；
Ø 可与AIM-M300/SG医疗智能绝缘监测仪配合，实现故障定位功能。其中，AIL150-4可定位4个回路的绝缘故障，AIL150-8可定位8个回路的绝缘故障，AIL160-6可定位6个回路的绝缘故障。定位结果通过对应回路的LED指示灯指示。

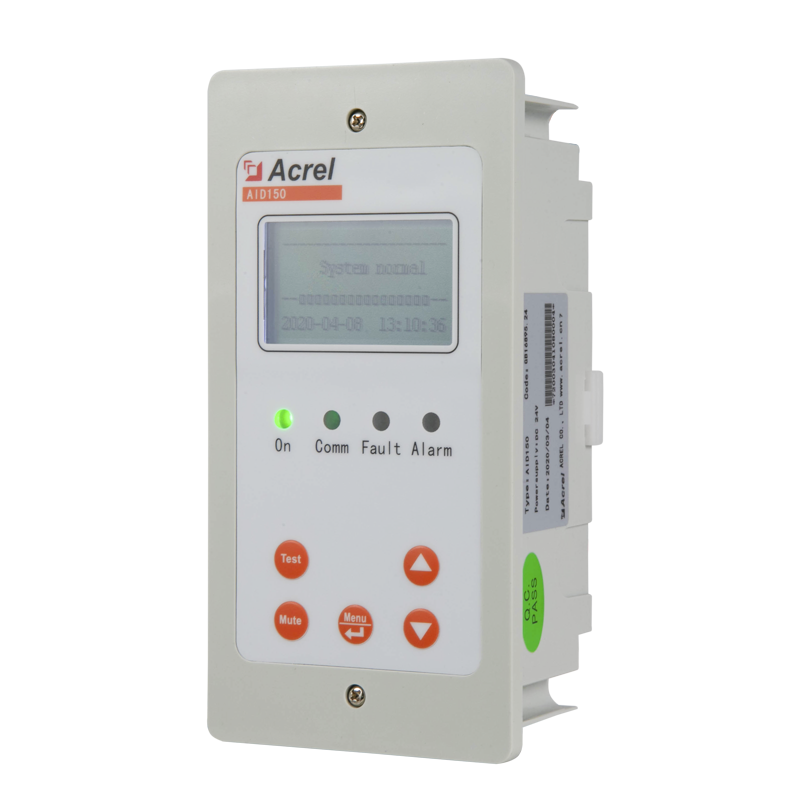

2.4 AID150/200集中报警与显示仪功能特点
Ø 可以远程监测多达16套系统实时的运行状况，主界面直观显示接入系统通讯是否完好；
Ø 可以对各系统绝缘监测仪的绝缘电阻报警值、负荷电流报警值和变压器温度报警值进行远程设置，并可远程启动绝缘监测仪自检；
Ø 当被监测的任一系统出现绝缘故障、过负载、变压器温升过高或接线故障时，集中报警与显示仪提供相应的声光报警功能，并可手动消除报警声音；
Ø 事件记录功能，方便操作人员分析系统运行状况，及时消除故障，最多可保存最新的20条记录。

2.5 HDR-60-24仪用电源功能特点
Ø 交流220V输入，直流24V输出，最大输出功率为60W；
Ø 用于为AIM-M300/SG医疗智能绝缘监测仪、AIL150/160系列绝缘故障定位仪和AID150/200集中报警与显示仪等仪表提供直流24V电源。

2.6 AKH-0.66P26电流互感器功能特点
Ø 最大可测电流为60A，变比是2000:1；
Ø 与AIM-M300/SG绝缘监测仪配套，测量隔离变压器的负载电流。

3 参考标准
■ GB 16895.24 / IEC 60364-7-710 《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》；
■ IEC 61557-8 《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第8部分：IT系统用绝缘监测装置》；
■ IEC 61557-9 《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第9部分：IT系统用绝缘故障定位设备》；
■ GB19212.1 / IEC61558-1 《电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验》；
■ GB19212.16 / IEC61558-2-15 《电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔离变压器的特殊要求》。

AITR系列隔离变压器技术参数

型号	AITR10000S	AITR8000S	AITR6300S	AITR5000S	AITR3150S
绝缘等级	F	F	F	F	F
保护等级	IP00	IP00	IP00	IP00	IP00
功率/电压/电流
额定功率	10000VA	8000VA	6300VA	5000VA	3150VA
额定频率	50~60Hz	50~60Hz	50~60Hz	50~60Hz	50~60Hz
额定输入电压	AC230V	AC230V	AC230V	AC230V	AC230V
额定输入电流	45.3A	36A	28.5A	22.5	14.2A
额定输出电压	AC230V/115V	AC230V/115V	AC230V/115V	AC230V/115V	AC230V/115V
额定输出电流	43.5A	34.7A	27.4A	21.7	13.7A
涌流	<12In	<12In	<12In	<12In	<12In
泄露电流	<500μA	<500μA	<500μA	<500μA	<500μA
空载输入电流	1.359A	1.08A	0.855A	0.675A	0.426A
空载输出电压	234V±3%	234V±3%	234V±3%	234V±3%	234V±3%
短路电压	<9.2V	<9.2V	<9.2V	<9.2V	<9.2V
通用参数
熔丝	80A	63A	50A	35A	25A
初级绕组电阻	<55mΩ	<64mΩ	<80mΩ	<131 mΩ	<245mΩ
次级绕组电阻	<45mΩ	<64mΩ	<80mΩ	<116 mΩ	<228mΩ
铁损	<80W	<65W	<60W	<50W	<30W
铜损	<450W	<345W	<277W	<255W	<175W
效率	>96%	>96%	>96%	>96%	>95%
最高环境温度	<40℃	<40℃	<40℃	<40℃	<40℃
满负荷温升	<80K	<80K	<80K	<80K	<80K
噪声等级	<40dB	<40dB	<40dB	<40dB	<40dB

AIM-M300/SG医疗智能绝缘监测仪技术参数

辅助电源	电压	DC 18~36V	定位信号	定位信号电压	≤12V
辅助电源	功耗	≤6W	定位信号	定位信号电流	≤1mA（峰值）
绝缘监测	电阻测量范围	15~999kΩ	报警输出	输出方式	2路继电器输出
	报警阈值范围	50~999kΩ	报警输出	触点容量	AC 250V/3A DC 30V/3A
	相对误差	±10%	通讯方式	通讯1	RS485，Modbus-RTU
	响应时间	≤3s	通讯方式	通讯2	CAN，自定义
	允许系统泄漏电容	≤5μF	环境参数	工作温度	-10~+55℃
	允许外部电压U_fg	≤ DC 280V		运输温度	-25~+70℃
	测量电压	≤13V		存储温度	-25~+70℃
	测量电流	≤50μA		相对湿度	5~95%，不结露
	直流内阻R_i	≥240kΩ		海拔高度	<2500m
电流监测	测量范围	2.1~60A	安装方式		导轨
	测量精度	±5%	显示方式		LCD、LED
	报警范围	5~80A	故障记录		20条
温度监测	热敏电阻	2个Pt100	IP等级		IP40
	测量范围	-50~+200℃	额定冲击电压/污染等级		4KV/Ⅲ
	报警范围	0~+200℃	电磁兼容/电磁辐射		符合IEC 61326-2-4

AIL150-4/AIL150-8/AIL160-6绝故障定位仪技术参数

项目		技术参数
辅助电源	额定电压	DC 18~36V
辅助电源	最大功耗	≤2VA
监测系统	额定电压	AC 0~242V
监测系统	额定频率	45~60Hz
故障定位	回路数量	4路、8路、6路
故障定位	响应时间	≤5s
通讯参数	通讯方式	CAN通讯
通讯参数	通讯协议	自定义协议

AID150/200集中报警与显示仪技术参数

项目		技术参数
辅助电源	额定电压	DC 24V
	最大功耗	≤0.6W
绝缘电阻显示范围		~999kΩ
绝缘报警范围		50~999kΩ
变压器负载率显示		百分比显示
负载电流报警设置		14A、18A、22A、28A、35A、45A
温度报警设置范围		0~+200℃
报警方式		声光报警
报警类型		绝缘故障、过负荷、超温、设备故障
通讯方式		RS485，Modbus-RTU；CAN，自定义
显示方式		128*64点阵液晶显示

HDR-60-24仪用电源技术参数

项目		技术参数
电源参数	输入	AC 100~240V 1.8A
	输出	DC 24V 2.5A
安装方式		35mm导轨安装

AKH-0.66P26电流互感器技术参数

输入电流	0.5mA~50A	频率范围	0.02~10 kHz
输出电流	0.025~25mA	负载电阻	<200Ω
温度系数	100 ppm/℃	瞬间电流1s	200A
相移	10¢	安装固定	十字槽盘头4*10螺丝固定
工作温度	-35~+70℃	二次侧接线	屏蔽双绞线2*0.3mm²，标配2m
储存温度	-40~+75℃	二次侧接线	屏蔽双绞线2*0.3mm²，标配2m
副边内阻范围	95~120Ω	隔离耐压	5000Vac
精度	0.5%	线性度	0.5%
